צינורות חשמל ותקשורת

העברת צנרת חשמל ותקשורת בדירה בידי חשמלאי!

תקלות חשמל למיניהם נובעות בעיקר מביצוע לקוי. אף לעומת עבודות גמר אחרות שאפשר לתקן, טעויות במערכת חשמל עלולות לסכן חיי אדם. אז תשאירו ביצוע עבודות חשמל למקצוענים ותזהרו מחפרים המחפשים רווח על חשבון הבטיחות שלכם.

ההבדל העיקרי בין מערכות זרם נמוך (תקשורת) לחשמל טמון במטרתן. האחרונים מיועדים לעומסים כבדים – 220 וולט ויותר. כבלי תקשורת כוללים חוטי רמקולים, כבל קואקסיאלי לטלוויזיה, אינטרנט, חוטים אנלוגיים. להתקנה של מערכות משני הסוגים יש ניואנסים רבים.

העיקרון הבסיסי של התקנת מערכות אספקת חשמל ותקשורת

הכלל העיקרי בעת הנחת כבלי תקשורת וחשמל: בשום מקרה הם לא צריכים להיות קרובים זה לזה. שדה מגנטי הנוצר סביב כבל החשמל, יכול לשבש את האות שעובר בצינור תקשורת, להחליש אותו וליצור הפרעות. לדוגמה, רשת מחשבים מוגנת היטב מפני זה, אך אם השדה המגנטי חזק מספיק, קצב העברת הנתונים יקטן. ההפרעה שנוצרת באות האנלוגי יכולה להיות מאוד מעצבנת: למשל, חיישן טמפרטורה של 0-10 וולט יציג ערכים שונים.

כדי להימנע מהאמור לעיל, בעת הנחת כבל תקשורת (מתח נמוך) וכבלי חשמל, עליך להשאיר ביניהם מרחק של 10 ס"מ. לבנייה פרטית זהו ערך מתאים, למרות שהוא שונה מהתקנות. אם הכבלים יורדים או עולים לשקעים, ניתן לצמצם את המרחק ל-5 סנטימטר. הם יכולים גם להצטלב בזווית של 90 מעלות. כל כבל חייב להיות סגור בצינור מוביל. כדי לשמור על המרחק, עליהם לעבור בפסים נפרדים או בשורה אחת רחבה. אם יש ספקי כוח או מנורות פלורסנט על התקרה, עדיף להרחיק מהם את הצינור הזרם הנמוך ב-10 סנטימטרים.

כיצד להרכיב צינורות חשמל

טכנולוגיית הנחת כבלים עבור סוגים שונים של צריכת חשמל שונה מאוד. ראשית, על קיר מטויח, מציירים תרשים של מיקומם של צרכני אנרגיה ואלמנטים אחרים. יש למקם את כל החוטים בצינורות כדי להגן מפני השפעות חיצוניות. בהתאם למטרה, החתך של החוטים שונה: חוטי 4 מ"מ מתאימים לתנורים ולדודים, 1.5 מ"מ לתאורה ו-2.5 מ"מ לשקעים.

כבלים עוברים לאורך הרצפה או התקרה. במקרה השני, תזדקק לקופסאות חיבור המפרידות את החוטים כדי להתחבר לצרכנים שונים. המקום שממנו מגיעים כל החותים נקרא לוח חשמל. ממנו, כל החוטים מחולקים לקבוצות לפי מעגלים. תאורה, קבוצות שקעים, כמו גם כאלה המיועדות למכשירים גדולים נפרדים, מיזוג אוויר.

בנקודות הסתעפות וחיבור של כבלים יש להשאיר אליהם גישה על מנת לתת הזדמנות לבדוק אותם ולתקן במידת הצורך. כמו כן, יש להשאיר תמיד עודף חוטים בכופסאות חיבור ושקעים על מנת לבצע תיקונים ולחבר אותם מחדש.

סוגים שונים של חוטים במערכות חשמל מקודדים בצבע מטעמי נוחות:

• חום, אדום מוליכים פאזה.
• כחול – אפס או מוליך אמצעי.
• חוטים ירוקים-צהובים מוליכי מגן ואפס.

השכונה של כבלים ירוקים וצהובים ללא תוויות היא המוליך הנייטרלי ומוליך המגן. ביציאה מהלוח החוט מסתיים בחיבור עם שקע או מנורה לחיבור מכשירי חשמל. אם נקודת הסיום היא מתג או שקע, הוא מתחבר לתיבת החיבורים. המפסק מותקן לרוב ליד הכניסה לחדר.

איך להבין שהחוטים מותקנים בצורה נכונה

לאחר התקנת מערכות מתח נמוך ומערכות חשמל, יש לבדוק את פעולתן באמצעות טסטר. סימן עקיף לבריאות המערכת הוא שהמיקום של כל המכשירים והחיווט תואם את השרטוטים. הכבלים חייבים להיות נקיים וישרים ללא קילופים או שברים. הבידוד גם כן חייב להיות שלם, אחרת הוא עלול לגרום לקצר חשמלי או לשריפה בחיווט.

תיבת החיבורים והלוח חייבים להיות ממוקמים לפי השרטוטים. חוטים היוצאים מהם חשופים ב-2 ס"מ, כך שניתן לבצע דרכם בדיקה. יש לחתום על כל חוט, ולסמן את הקבוצות משני הצדדים. כמו כן, הכבלים במערכות זרם נמוך ומערכות חשמל חייבים להיות מתואמים לייעודם.

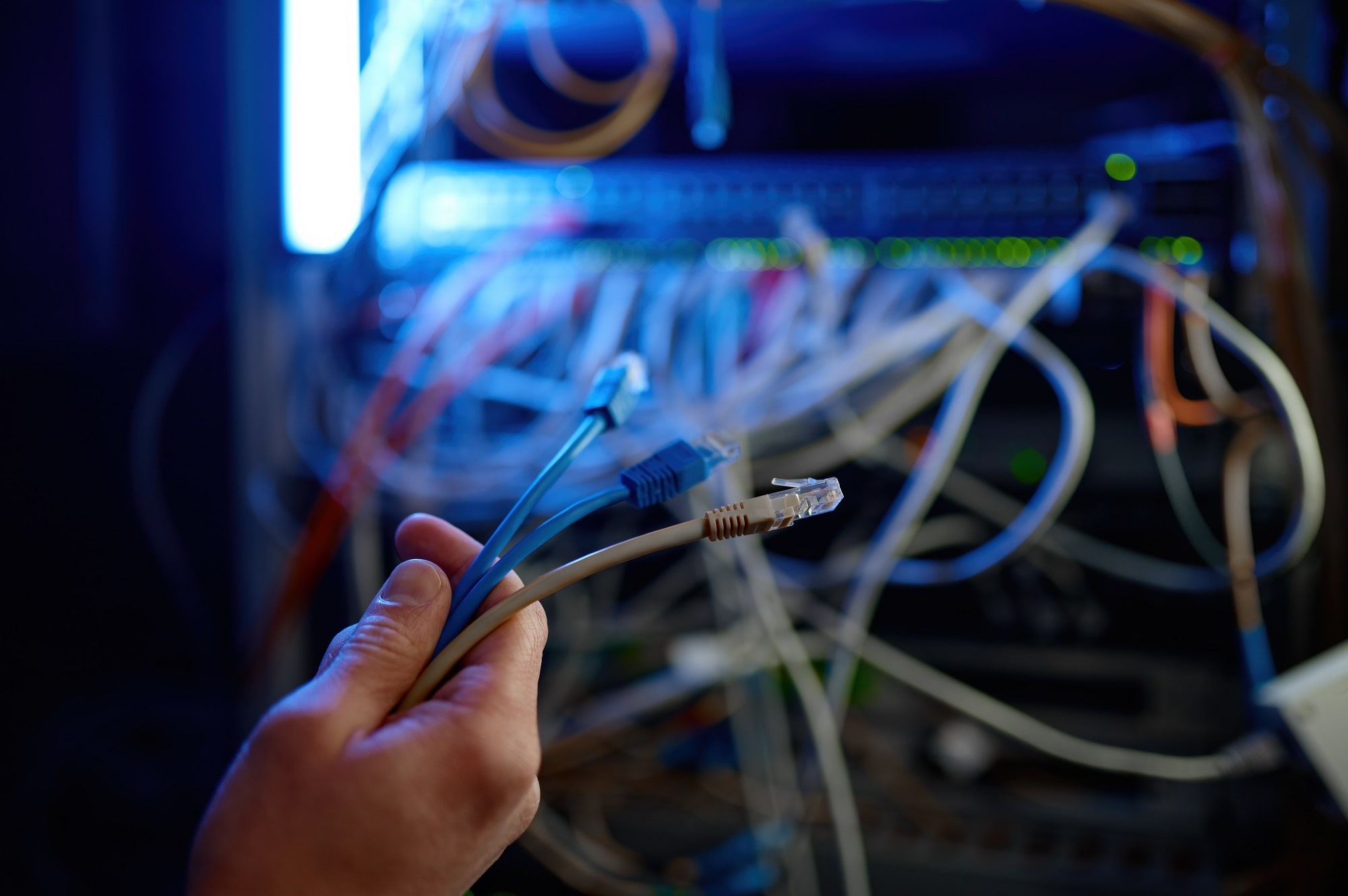

עקרונות התקנת כבל תקשורת (מתח נמוך)

העברת כבל תקשורת במתח נמוך מתבצע גם על פי שרטוטים מוכנים מראש, תוך התחשבות במיקום הציוד בחדר. זה כולל כבלים לאינטרנט, טלוויזיה, אזעקת אש, מעקב וידאו, טלפון, אינטרקום ואחרים. כל החוטים מגיעים מארון תקשורת עם זרם נמוך ואז עוברים לצרכנים דרך שקעים. כבלים חייבים להיות סגורים בצינורות פלסטיק להגנה. זה נכון במיוחד עבור כבל האינטרנט.

החיווט מתבצע בשקעים ובארון תקשורת. מהלוח הכבל עובר ברצפה, קירות או התקרה ישירות לשקעים. יש צורך להוסיף 1 מטר של חוט לאורך זה למקרה של תיקון.

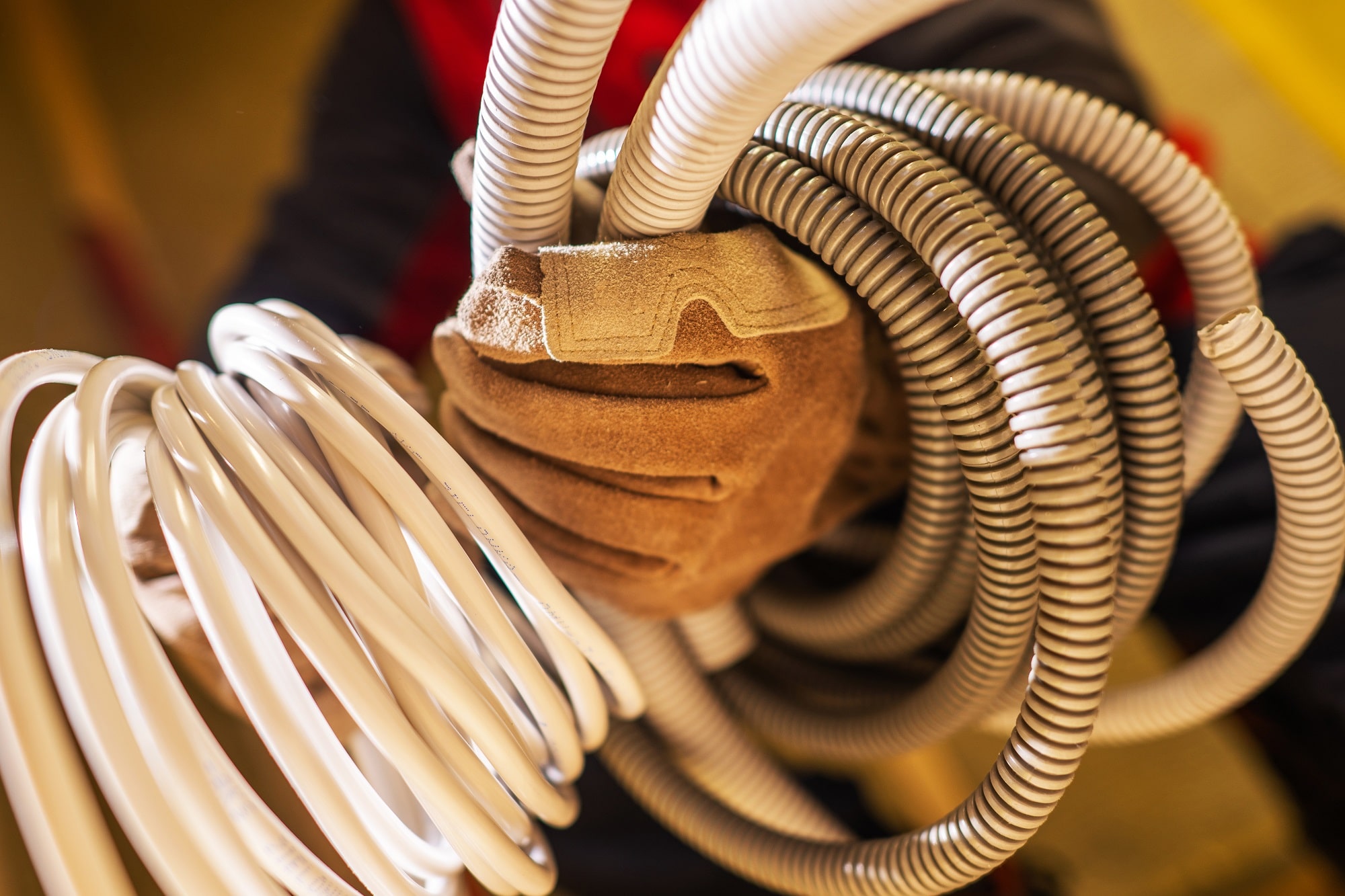

צינורות חשמל בדירה: מרכיבי מערכת החשמל

צינורות חשמל פלסטיים גמישים או קשיחים, מתחברים לקופסאות הסתעפות וחיבור. דרך צינורות מעבירים חוטי חשמל מנקודה לנקודה. בעת התקנת הצנרת יש להתחשב בשיקולי בטיחות ונוחות.

כללים מומלצים:

• יש לקבוע את המובילים בקווים ישרים, אופקיים ואנכיים.
• האורך הכללי של הצנרת צריך להיות קטן ככל האפשר.
• בקטעים ארוכים יש להוסיף קופסאות חיבור כדי לאפשר השחלה נוחה של חוטי חשמל.
• אין להעביר מוליכים דרך מקלחות או חדרי כביסה.
• בין צינורות חשמל לצנרת המים או הטלפון יש לשמור מרווח 3 ס"מ לפחות.

רוב המובילים מותקנים בקירות מתחת לטיח ויש מהם שמותקנים ביציקות ומתחת לשכבת ריצוף. רצוי שלא להעביר צנרת מתחת לשכבת הריצוף. לצורך התקנת הצנרת בקירות יש לחצוב בהם תעלות, רצוי בעזרת דיסק יהלום (כדי למנוע זעזועים בקירות). עדיף שלא לחצוב תעלות שלמות, אלא לשבור חורים בבלוקים ולהשחיל דרכם.

את הצינורות והקופסאות מבטנים לקיר כדי שיהיו יציבים. צנרת חשמל העוברת מתחת לשכבת הריצוף, תוצמד לרצפת בטון בפסי מתכת מיוחדים ותכוסה בשכבת בטון שעוביה 1 ס"מ לפחות. הבטון מיועדת להגנה על הצינורות בעת ביצוע עבודות שיפוצים או גמר אחרות.

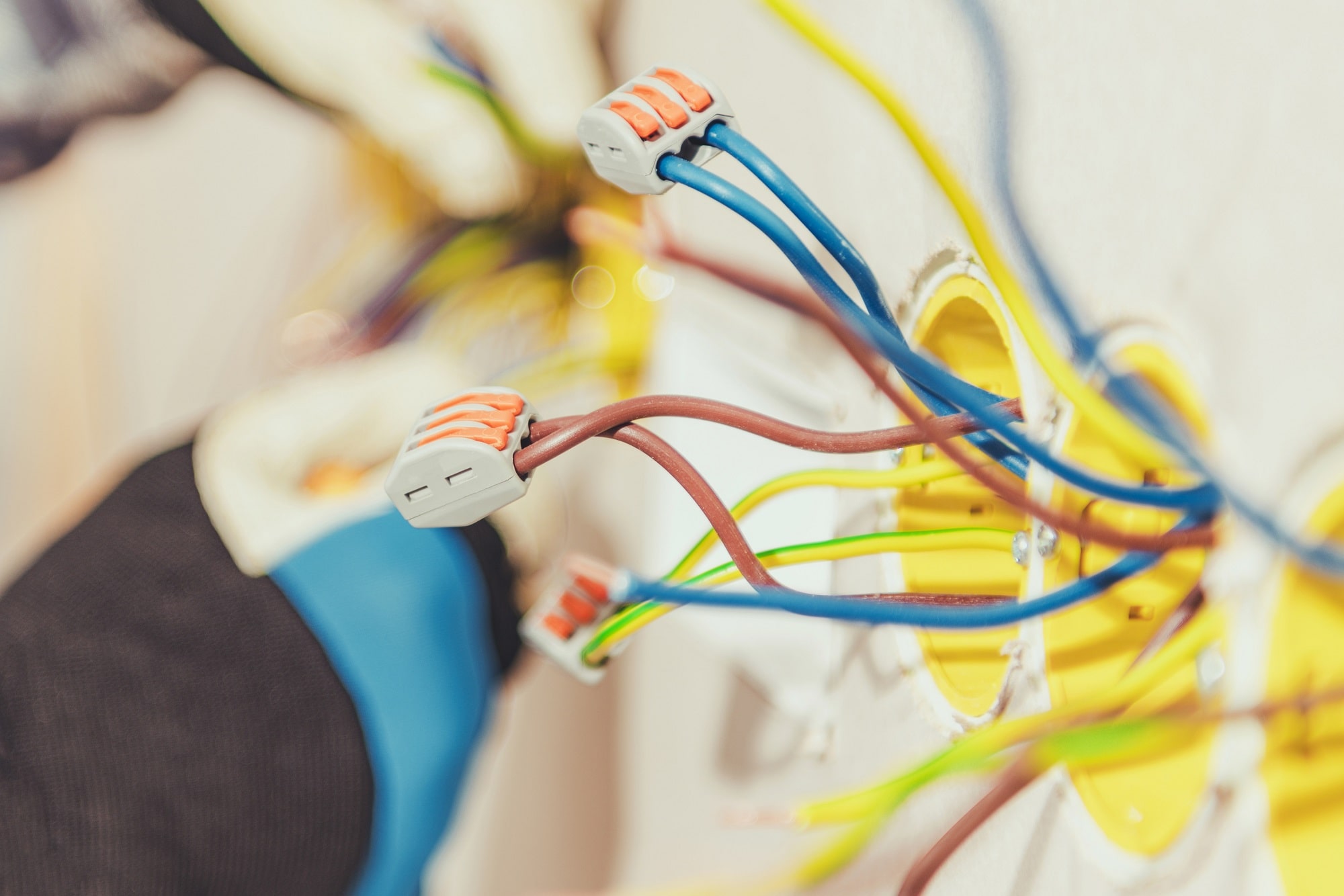

חוטי חשמל (מוליכים)

מוליכים שהזרם החשמלי זורם דרכם עשויים חוטי נחושת מצופים בחומר מבודד מ PVC. משחילים את המוליכים בתוך הצנרת (מובילים) לפני עבודות ריצוף בבית. עובי מוליכי החשמל מותאם לכמות הזרם העוברת דרכם.

אביזרי חיבור

אביזרי החיבור הם שקעים (בתי שקע) ובתי נורות המותקנים בתוך הדירות, שבאמצעותם מתקבלת הזנה חשמלית לנקודות מאור ולהפעלת מכשירים שונים.

הערות:

1. אביזרי החיבור והמיתוג מותקנים בתוך קופסאות לאחר עבודות צבע, כדי שלא יתלכלכו. הקופסאות עצמן מותקנות בראשית עבודות חשמל עם קווי המובילים.
2. במקלטים, במרחבים מוגנים, במטבחים ובחדרי שירותים יש להתקין אביזרים נוגדי מים.
3. הגובה המזערי של מפסק או בית תקע הוא 25 ס"מ מעל פני הרצפה הסופית. ישנם אביזרים מיוחדים להתקנה ברצפה.

אביזרי מיתוג

מפסקים ולחצנים המאפשרים שימוש מבוקר בחשמל. מגוון האביזרים האלה רחב ביותר. להלן כמה דוגמאות:

• מפסק מאור יחיד – משמש להפעלת מנורה.
• מ.מ כפול – משמש להפעלת שתי מנורות ביחד וכל מנורה לחוד.
• מ.מ מחליף – משמש להפעלת מנורה משני מקומות שונים. להדלקת מנורה אחת דרושים שני מפסקים.
• מפסק מאור צלב – משמש להפעלת מנורה משלושה מקומות שונים. להפעלה מנורה אחת משתמשים במפסק צלב ושני מפסקי מחליף.
• לחצן – מעביר זרם כאשר לוחצים עליו, משמש לפעמונים וכדומה.
• לחצן חדר מדרגות – מעביר זרם כאשר לוחצים עליו. הזרם מפעיל אוטומט המשהה את האור בחדר מדרגות לפרק זמן שנקבע מראש.
